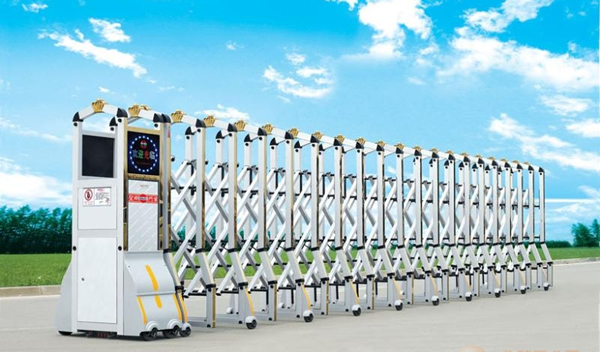

帶遙控的伸縮門后備電源，具有伸縮門固有的主板電路，它輸出220V交流電壓和12V直流電壓，其特征在于該后備電源還設有遙控板電路，包括工作電源控制、MCU控制、RF接收模組、電機電源切換電路(2-4)，工作電源控制(2-1)得到12V直流電壓并向MCU控制提供5V的直流電壓，同時工作電源控制又受到MCU的控制;RF接收模組向MCU控制提供相應的控制信號;電機電源切換電路接收220V的交流輸入并向電機提供220V的交流輸出。

所述工作電源控制包括電容C3、開關三極管Q41、Q5，穩壓塊U3，電阻R14、R20, R21，它的輸入是直流12V電源，經過由R20、R21組成的分壓電路，開關管Q4、Q5，通過穩壓塊U3輸出5V直流電壓，使MCU工作。

所述MCU控制和RF接收模組包括MCU和RF接收模組，其中腳1、腳2分別接電機電源切換電路中開關三極管Q1、Q2的基極，腳3接5V電源，腳4,5為空腳，腳6通過二極管D4、D6接工作電源控制中Q5的基極，腳7, 8, 9為空腳，腳10, 11, 12, 13連RF接收模組的5,4,3,2口，腳13, 14接5V電源，腳15, 16接晶振，腳17為空腳，腳18連U1的1 口。

所述電機電源切換電路包括接頭J1, J3，繼電器K,, K2，開關三極管Q1、Q2，220V的交流電從J:接入，其中火線L直接從J:的I口輸出到J3的4口，零線N則通過繼電器K1, K2分別接到J3的2口和1口，繼電器K,, K:的線圈與開關管Qi, Q:的集電極相連，Q1 " Q2基極受MCU控制，電機的電源接線分別接到J3相應的接口。

本實用新型的有益效果是：本后備電源將電機的遙控模組和后備電源很好的結合，使伸縮門具有遙控和后備電源的功能，這樣減少了安裝的空間，也簡化方便了安裝，十分實用。并且在停電后也能繼續使用，大大方便了使用。
